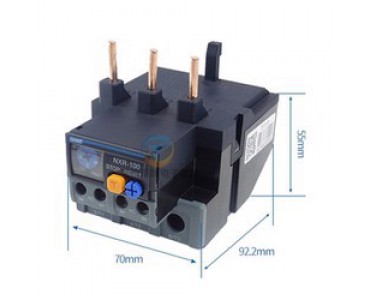

Rơ le nhiệt NXR-100(63-93a)

1. Đặc điểm chung

- Rơle nhiệt NR2 được cấp chứng chỉ: CE

- Sản xuất đạt tiêu chuẩn: IEC/EN 60947-4-1, IEC/EN 60947-5-1

- Dải điện: AC 50/60Hz  690V  (0.1~630)A

- Cấu tạo dạng 3 pha lưỡng kim hoặc loại điện tử (NXR-200, NXR-630)

- Tripping class: 10A

- Bảo vệ mất pha

- Một thiết bị để điều chỉnh liên tục của dòng điện thiết lập

- Bù nhiệt

- Có chỉ thị hoạt động

- Có cơ chế kiểm tra

- Có nút  Dừng

- Có nút Reset bằng tay và tự động (NXR-200 và NXR-630 chỉ có reset bằng tay)

- 1 tiếp điểm NO và 1 tiếp điểm NC có thể tách rời điện

- Chủng loại lắp đặt:

+ Loại chân cắm trên Contactor : NXR-12, NXR-25, NXR-38, NXR-100

+ Loại độc lập : NXR-200, NXR-630

- Tiêu chuẩn bảo vệ : IP20 ( NXR-12,25,38,100)

- Nhiệt độ hoạt động: -5ºC ~ 40ºC

Ứng dụng:

- Bảo vệ cho động cơ AC khi quá tải và lỗi pha

2. Thông số kỹ thuật Rơle nhiệt NXR-25

- Rơle nhiệt 3 pha lưỡng kim

- Dải dòng bảo vệ: 0.1 ~ 25A ( tham khảo bảng chọn dải nhiệt)

- Lắp cùng Contactor NXC-06 ÷ NXC-38

- Tiếp điểm báo trạng thái: 1NO +1NC
